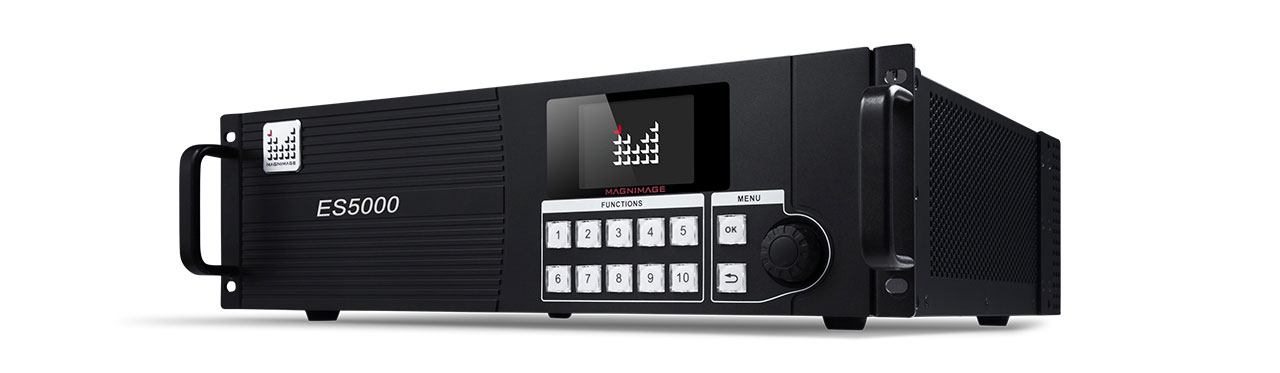

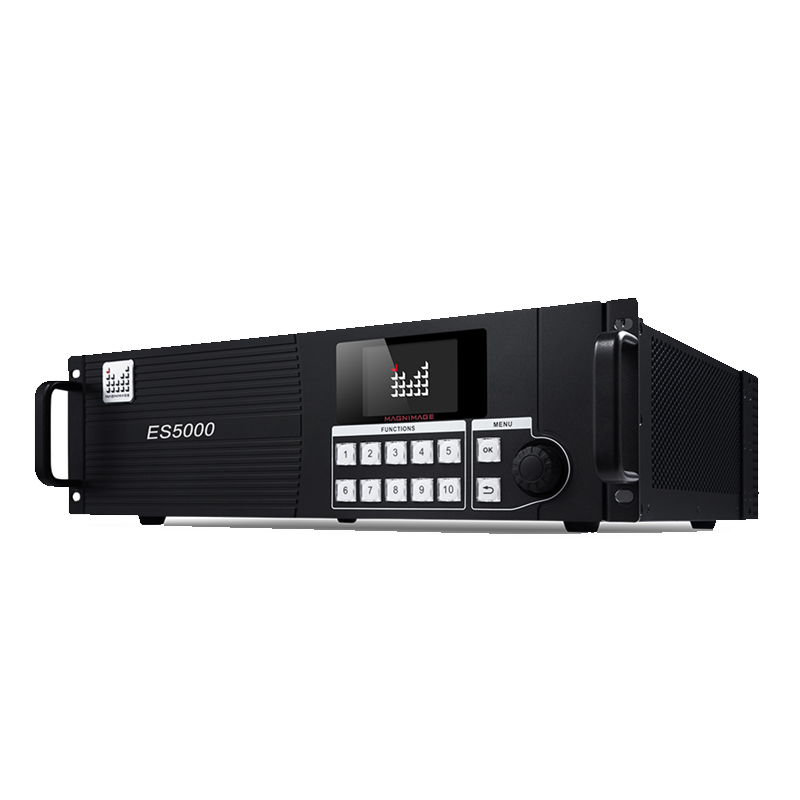

Bộ xử lý hình ảnh tiêu chuẩn MIG-ES5000 Series

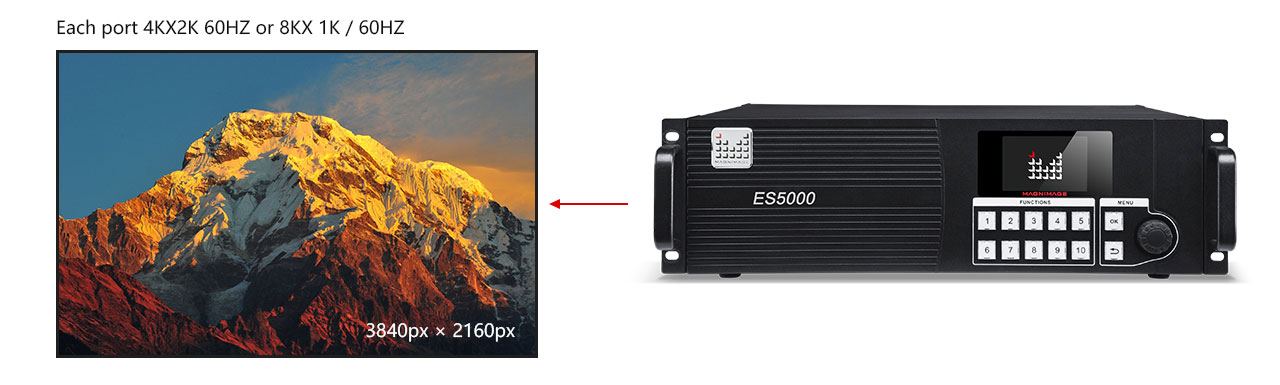

Cổng đầu vào
5 khe cắm đầu vào cho phép bạn xây dựng máy dựa trên ứng dụng của mình. Các tùy chọn 2K bao gồm DVI, HDMI, VGA, SDI và card hỗn hợp VGA/SDI. Các tùy chọn 4K bao gồm card DP và card hỗn hợp DP/HDMI.

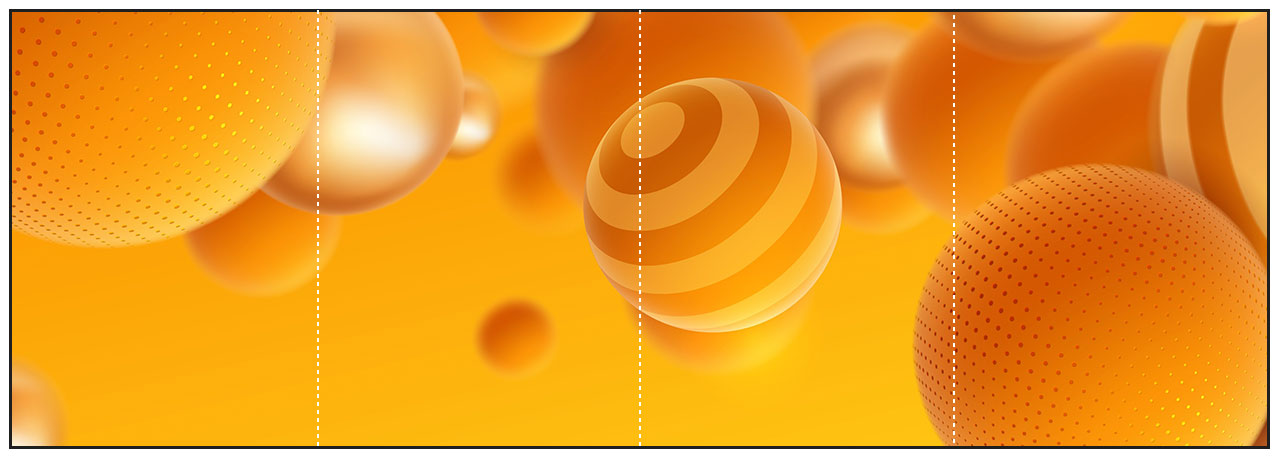

Đầu ra chương trình
4 đầu ra của Chương trình có thể được thiết lập thành bất kỳ bố cục khảm nào, chẳng hạn
như 4x1 hoặc 2x2. Trong 4 đầu ra này, bạn có thể thiết lập tối đa 16 lớp cùng một lúc.
Đầu ra phụ trợ
Giống như đầu ra Chương trình, 4 đầu ra AUX này có thể được thiết lập thành bất kỳ
bố cục khảm nào, nhưng mỗi đầu ra chỉ hỗ trợ 1 lớp tại một thời điểm.
Đầu ra nhìn ngược
Nhìn lại 3 chiều đầu ra, chọn độc lập một chiều từ đầu vào đến đầu ra tương ứng và hỗ trợ chuyển mạch nhanh.

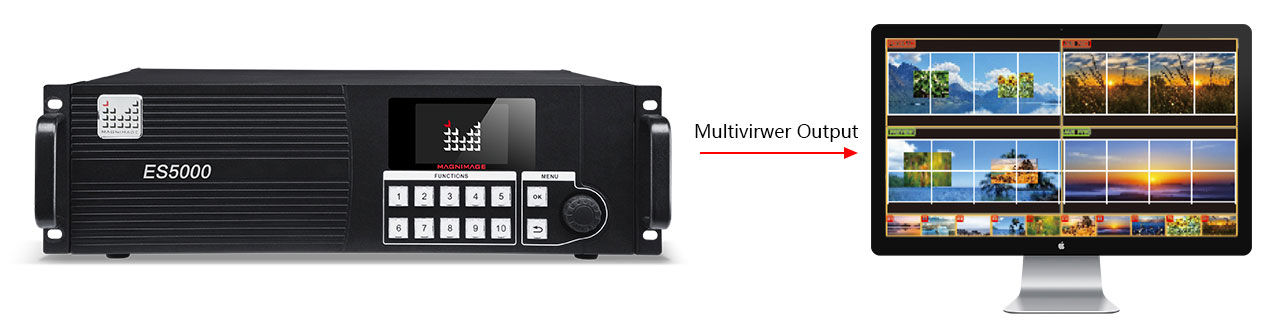

Đầu ra đa chế độ xem

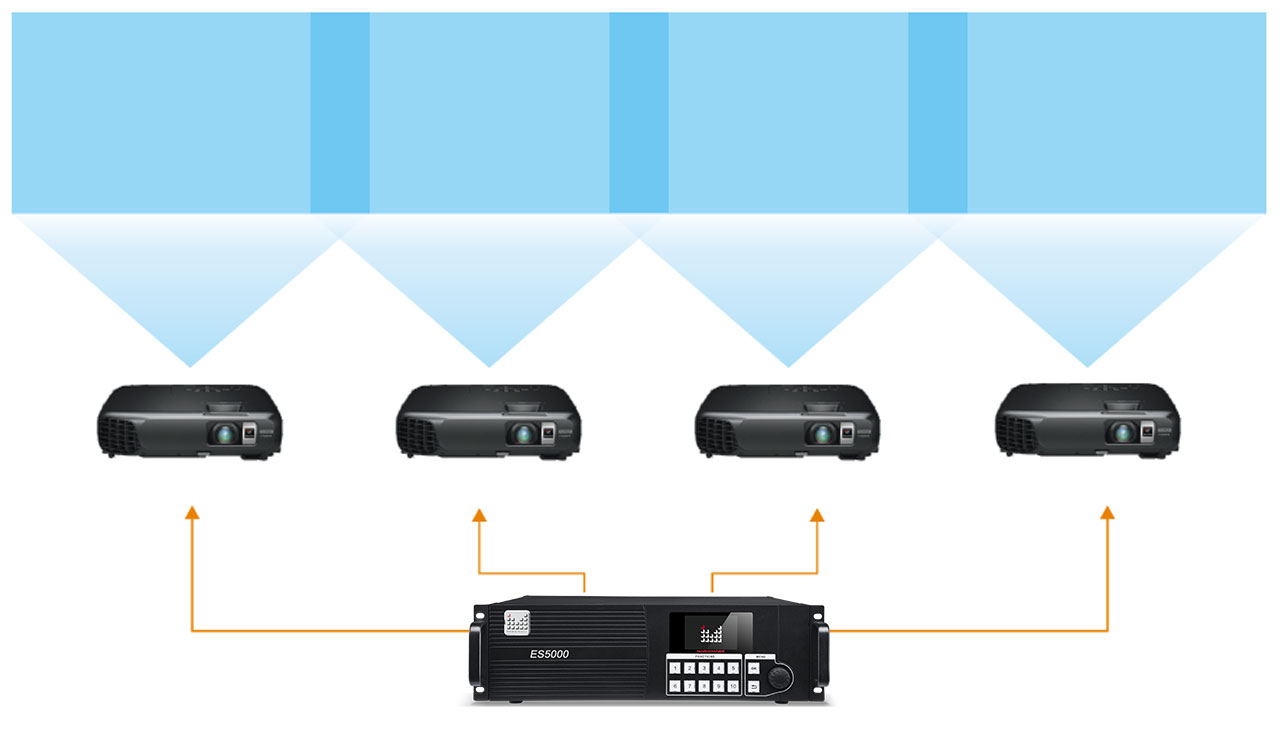

Khảm pha trộn chiếu
Kích thước pha trộn, vị trí, hướng pha trộn, tốc độ gamma của mỗi cổng đầu ra có thể được thiết lập riêng biệt,
Nó có thể áp dụng cho cả đầu ra chương trình và đầu ra phụ;
Mỗi V5 hỗ trợ tối đa 8 máy chiếu để pha trộn khảm.
Sử dụng giải pháp
ES5000 hỗ trợ EH8000, EH6000, EXK200, máy tính và các thiết bị khác có thể sử dụng cùng nhau.
Thông số của dòng MIG-ES5000
Kiểu | MIG-ES5000 |
Đầu ra video | Tổng cộng 12 đầu ra:
·4 đầu ra chương trình (cổng DVI/ hỗ trợ 1920x1080/60Hz)
·4 đầu ra Aux (cổng DVI/ hỗ trợ 1920x1080/60Hz)
·3 đầu ra vòng lặp Aux (cổng DVI/ hỗ trợ 1920x1080/60Hz)
·1 đầu ra Multiviewer (cổng DVI/ hỗ trợ 1920x1080/60Hz) |
Đầu vào video | 55 card đầu vào, mỗi card lên đến 4x 1920x1080/60Hz, 2x 3840x1080/60Hz hoặc 1x 3860x2160/60Hz đầu vào.
Cấu hình tiêu chuẩn với 3 card đầu vào loại tùy chỉnh. | Loại thẻ đầu vào | Loại cổng | Số lượng cổng | Nghị quyết | | VGA | RGBHV | 4 | 1920×1080/60Hz | | HAI | DVI-D | 4 | 1920×1080/60Hz và quản lý EDID | | HDMI | HDMI1.3 | 4 | 1920×1080/60Hz và quản lý EDID | | 2SDI+2VGA | 3G SDI, RGBHV | 4 | 1920×1080/60Hz | | SDI | 3G-SDI | 4 | 1080i/60Hz, 1080P/60Hz | | DP | DP1.1 | 2 | 3840×1080/60Hz và quản lý EDID | | 2SDI+2DVI | 3G SDI, DVI-D | 2+2 | 1920×1080/60Hz | | HDMI(4K)+DP(4K) | HDMI2.0，DP1.2 | 1 | 3840×2160/60Hz và quản lý EDID
DP hỗ trợ đầu vào 8K×1K/60Hz |
|
Điện áp nguồn | 100-240V |
Tần số điện | 50/60Hz |
Nhiệt độ hoạt động | 0~45℃ |
Khung gầm NM(KG) | 9.6 |
Tổng công suất tiêu thụ (W) | 180 |
Kích thước (mm) | 482,6×371×133 |
